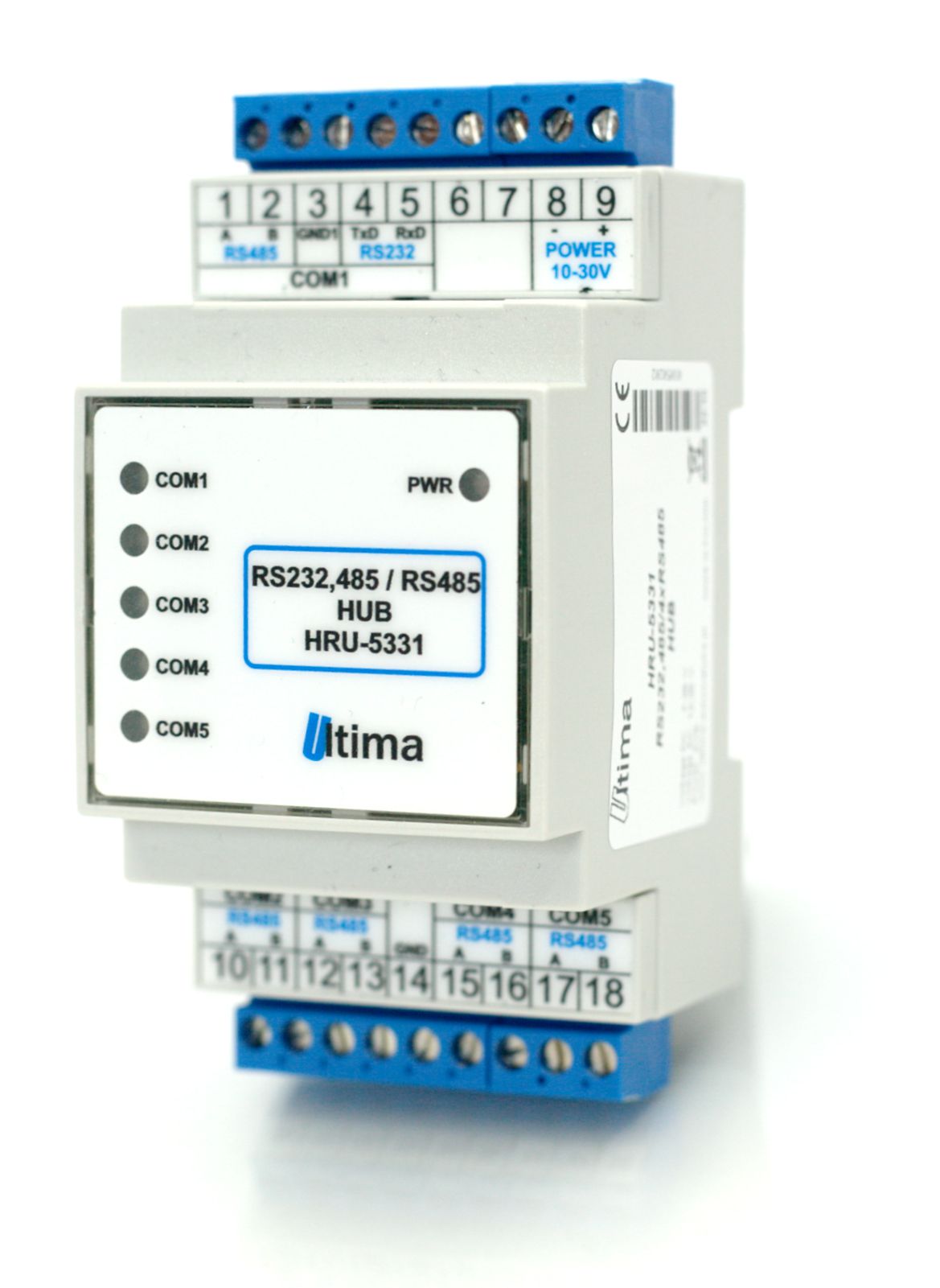

   Hub RS232, RS485 na 4 x RS485

HUB transmisji szeregowej HRU-5330 służy do zamiany standardów RS232, RS485 na cztery linie RS485. Umożliwia budowanie sieci RS485 w postaci gwiazdy. Zapewnia jednocześnie separację sygnałów pomiędzy wejściem i wyjściem, wejściem i zasilaniem oraz wyjściem i zasilaniem. Zbudowany jest z wykorzystaniem progra- mowalnej struktury logicznej PLD.

Dzięki zastosowaniu programowalnej struktury logicznej możliwe było uzyskanie praktycznie zerowego opóźnienia pomiędzy wysłanym ostatnim bitem a przełączeniem RSa 485 w tryb odbioru, nawet przy bardzo dużych prędkościach transmisji. Właściwość ta wyróżnia nasz HUB od innych, opartych na procesorze. Może być ona kluczowa dla poprawnej pracy linii RS485, gdy odbiorniki bardzo szybko reagują na zapytanie od mastera, nie czekając standardowego okresu długości 3.5 bajta. HUBy oparte na procesorze, zwykle wprowadzają inercję od 1 do kilku bajtów, co może prowadzić do utraty odpowiedzi od odbiorników i w konsekwencji do zrywania połączenia.

HUB pracuje w szerokim zakresie prędkości transmisji, ma możliwość konfiguracji bitu parzystości i liczby bitów stop. Nie wymaga dodatkowych sygnałów sterujących kierunkiem transmisji. Przeznaczony jest do montażu na szynie DIN.

Właściwości:
  • dostępne tryby pracy:
    - hub, konwerter, separator RS232 na 4x RS485,
    - hub, konwerter, separator RS232 na 3x RS485,
    - hub, konwerter, separator RS232 na 2x RS485,
    - konwerter, separator RS232 na RS485,
    - hub, separator RS485 na 4x RS485,
    - hub, separator RS485 na 3x RS485,
    - hub, separator RS485 na 2x RS485,
    - wzmacniacz (repeater), separator RS485 / RS485,
  • transmisja na odległość do 1200m,
  • w połączeniu kaskadowym N HUB'ów lub konwerterów długość linii wzrasta do Nx1200m,
  • szeroki zakres obsługiwanych prędkości: 50b/s, 75b/s, 150b/s, 300b/s, 600b/s, 1.2kb/s, 2.4kb/s, 4.8kb/s, 9.6kb/s, 19.2kb/s, 38.4kb/s, 57.6kb/s, 115.2kb/s, 187.5kb/s, 230.4kb/s, 375kb/s,
  • obsługuje prędkości transmisji SUCOM A: 187.5kb/s, 230.4kb/s, 375kb/s,
  • obciążalność portu RS485 do 256 urządzeń,
  • słowo 7 lub 8 bitowe, 1 lub 2 bity stopu, włączona / wyłączona kontrola parzystości,
  • izolacja galwaniczna 2.5kV pomiędzy wejściem i wyjściem,
  • izolacja galwaniczna 2.5kV lub 1kV pomiędzy wejściem i zasilaniem, w zależności od wersji wykonania,
  • izolacja galwaniczna 2.5kV lub 1 kV pomiędzy wyjściem i zasilaniem, w zależności od wersji wykonania,
  • dodatkowe zabezpieczenie portów RS485 przed przepięciami,
  • możliwość elastycznego dołączania terminatorów linii do portów RS485,
  • zasilany napięciem stałym w zakresie 5-33V lub zmiennym 5-24V,
  • pobór mocy < 700mW,
  • zabezpieczenie zasilania przed odwrotną polaryzacją oraz zbyt wysokim napięciem,
  • obudowa przystosowana do montażu na szynie DIN, wymiary 53x92x58 mm,
  • diodowe wskaźniki zasilania oraz przepływu danych,
    produkt polski.
