Produkty >> Moduły rozproszone >> Moduły serii CXX 360 >> CPT-360

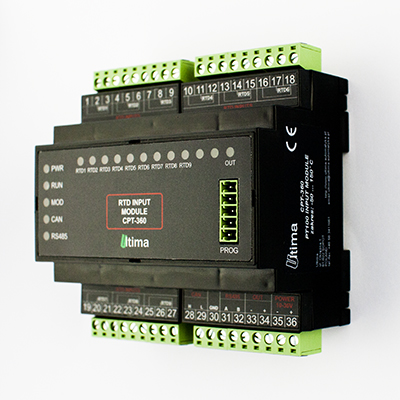

Moduł rezystancyjny CPT-360 służy do odczytu sygnałów z wejść PT100, PT1000, KTY, itp. Posiada 9 wejść rezystancyjnych RTD. Wyjście typu OC (open collector) służy do ewentualnego podłączenia przekaźnika alarmowego.

Pomiary przesyłane są do urządzenia nadrzędnego za pomocą interfejsu CAN z protokołem CANopen lub interfejsu RS485. Urządzenie może pełnić rolę modułu rozszerzeń dla sterowników i paneli operatorskich wyposażonych w port CAN (do urządzenia dołączane są pliki .EDS). Sterowniki i panele wyposażone w port RS485 mogą się komunikować z modułem za pomocą protokołu Modbus RTU w trybie master lub slave.

Gniazdo programujące PROG umożliwia konfigurację urządzania oraz aktualizację oprogramowania. Istnieje także możliwość wykorzystania złącza programującego do odczytu udostępnianych wartości poprzez interfejs RS232 lub USB. Do komunikacji wymagany jest specjalny kabel programujący TRB-360.

Moduł przystosowany jest do montażu na szynie DIN.

Właściwości:
  • 9 wejść rezystancyjnych RTD typu PT100, PT1000, KTY,
  • na życzenie klienta możliwa konfiguracja innych wejść rezystancyjnych np. PT500, NTC, PTC,
  • jedno wyjście alarmowe typu OC,
  • komunikacja CAN z protokołem CANopen,
  • komunikacja RS485 z protokołem Modbus-Master lub Modbus-Slave,
  • opcjonalnie komunikacja za pomocą interfejsu RS232 lub USB,
  • zakres obsługiwanych prędkości CAN od 10kb/s do 1000kb/s,
  • zakres obsługiwanych prędkości RS485 od 1.2kb/s do 115.2kb/s,
  • w RSie możliwość kontroli długości słowa, parzystości, bitów stopu,
  • separacja galwaniczna portów CAN i RS485 od reszty układu 2.5kV,
  • dodatkowe zabezpieczenie poru RS485 przed przepięciami,
  • możliwość elastycznego dołączania terminatorów linii do portów RS485,
  • zasilany napięciem stałym w zakresie 18-30V,
  • zabezpieczenie zasilania przed odwrotną polaryzacją oraz zbyt wysokim napięciem,
  • obudowa przystosowana do montażu na szynie DIN, wymiary 106x92x58 mm,
  • diodowe wskaźniki zasilania, trybu pracy urządzenia oraz stanu wejść RTD,
    produkt polski.
