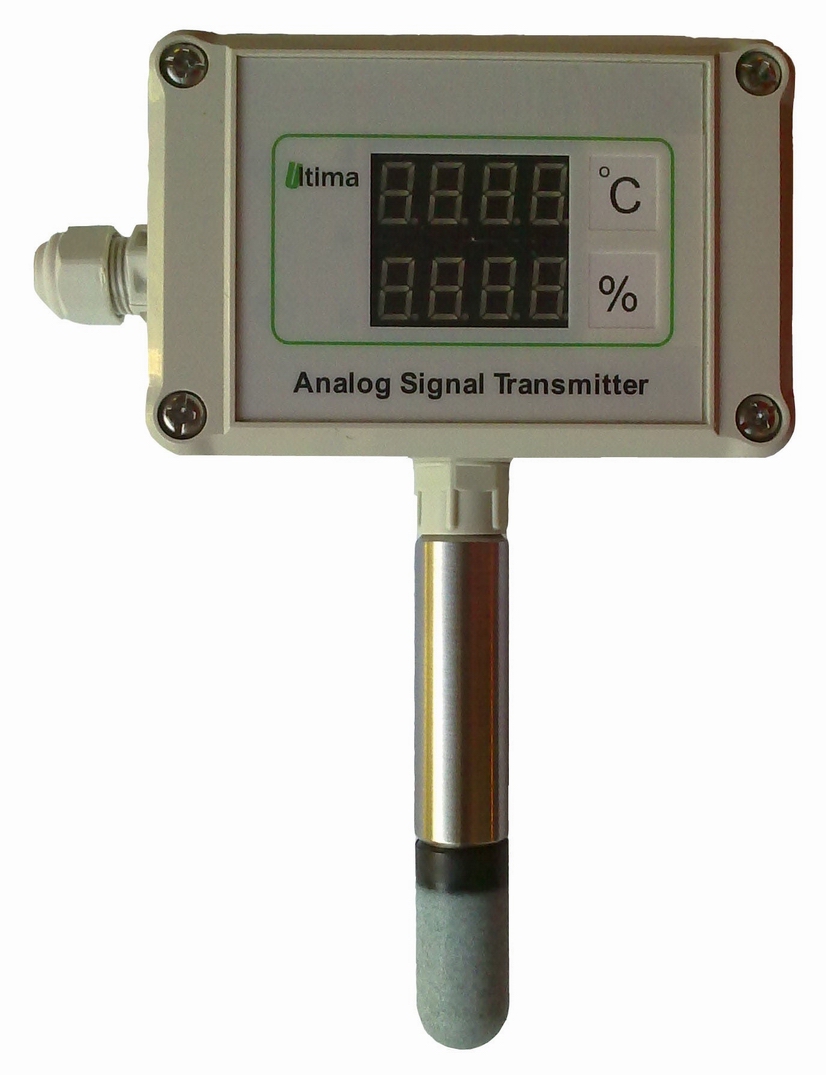

Konwerter STHRD-2810 przeznaczony jest do pomiaru temperatury i wilgotności wewnątrz i na zewnątrz budynków. Mocowany jest do ściany budynku. Do pomiaru wykorzystywany jest czujnik Sensirion SHT-15 lub SHT-11. Odczytana z czujnika temperatura oraz wilgotność wyświetlana jest na dwóch wyświetlaczach 4-cyfrowych. Wyświetlacze dostępne są w kolorach czerwonym i zielonym, wysokość cyfr 10 mm.
Dodatkowo wartości temperatury i wilgotności przesyłane są do urządzenia nadrzędnego za pomocą RS485 z protokołem Modus RTU. Temperatura dostępna jest w rejestrze 1, a wilgotność w rejestrze 2. W Modbusie znajdują się również rejestry sterujące i statusu. Rejestry sterujące umożliwiają zmianę prędkości transmisji, adresu urządzenia, trybu pracy, długości filtru uśredniającego pomiary oraz aktualizację oprogramowania. Rejestry statusu informują o ewentualnych błędach występujących na interfejsie czujnika SHT oraz o wersji oprogramowania. Wewnątrz konwertera znajdują się dwie diody: zielona - informująca o trybie pracy urządzenia oraz czerwona sygnalizująca błąd na szynie czujnika SHT. Błędy sygnalizowane są również na wyświetlaczu napisem ERR.
Konwerter może pracować w trzech trybach:
- pomiarowym - normalna praca układu; w trybie tym dioda zielona mruga wolno, z wypełnieniem 1sek/1sek,
- ustawień - w trybie tym możliwa jest zmiana prędkości transmisji oraz adresu urządzenia; wchodzi się do niego poprzez wciśnięcie klawisza SW2 w czasie pracy urządzenia lub wpisanie do rejestru 245 wartości 1; wówczas automatycznie ustawia się prędkość transmisji 9.6kb/s i adres 255; nowe wartości prędkości transmisji i adresu aktualizowane są przy wyjściu z trybu ustawień; tryb ten sygnalizowany jest szybkim mruganiem (70ms:70ms) diody zielonej oraz napisem SET na wyświetlaczu,
- aktualizacji oprogramowania - wejście do loadera odbywa się poprzez wciśnięcie klawisza SW2 przy załączaniu zasilania lub poprzez wpisanie wartości 1 do rejestru 255; stan sygnalizuje dioda zielona, świecąca w sposób ciągły, a na wyświetlaczu pojawia się litera L (Loader);
Konwerter zasilany jest napięciem stałym z zakresu 10..30V doprowadzonym osobną parą przewodów.
Właściwości:
- element pomiarowy SHT-15 lub SHT-11,
- pomiar temperatury w zakresie od -40 do +60°C,
- dokładność pomiaru temperatury ±0.3°C dla czujnika SHT-15 oraz ±0.4°C dla SHT-11,
- pomiar wilgotności w zakresie od 5% do 95%,
- dokładność pomiaru wilgotności ±1.8% dla czujnika SHT-15 oraz ±3.0% dla SHT-11,
- rozdzielczość 0.1°C i 0.1%,
- częstotliwość pomiaru 500ms,
- automatyczna kompensacja temperaturowa,
- prezentacja temperatury i wilgotności na dwóch 4-cyfrowych wyświetlaczach LED,
- wysokość cyfr wyświetlacza 10mm,
- dostępne kolory wyświetlacza: czerwony, zielony
- komunikacja z urządzeniem nadrzędnym poprzez RS485 z wykorzystaniem protokołu Modbus RTU,
- parametry transmisji: słowo 8 bitowe, brak kontroli parzystości, 1 bit stopu,
- prędkości transmisji: 1.2kb/s, 2.4kb/s, 4.8kb/s, 9.6kb/s, 19.2kb/s, 38.4kb/s, 57.6kb/s, 115.2kb/s,
- adresowanie Modbusa od 0 do 255, 0 - adres rozgłoszeniowy, 255 - zarezerwowany dla trybu ustawień,
- dostępne funkcje Modbusa: 3, 4, 6, 16,
- możliwość zdalnej konfiguracji urządzenia,
- możliwość aktualizacji oprogramowania,
- możliwość elastycznego dołączania terminatora linii do portu RS485,
- zabezpieczenie portu RS485 przed przepięciami,
- szeroki zakres napięcia zasilającego od +9V do +30V DC,
- pobór mocy < 1.8W,
- zabezpieczenie zasilania przed odwrotną polaryzacją oraz zbyt wysokim napięciem,
- odporny na przypadkowy kontakt z wodą,
- obudowa IP-64, wymiary 85mm x 60mm x 37mm,
produkt polski.
|
