Produkty >> Konwertery i separatory transmisji >> Konwertery standardów transmisji >>
RS232, RS485, RS422 na RS232, RS485, RS422 >> TRU-5322

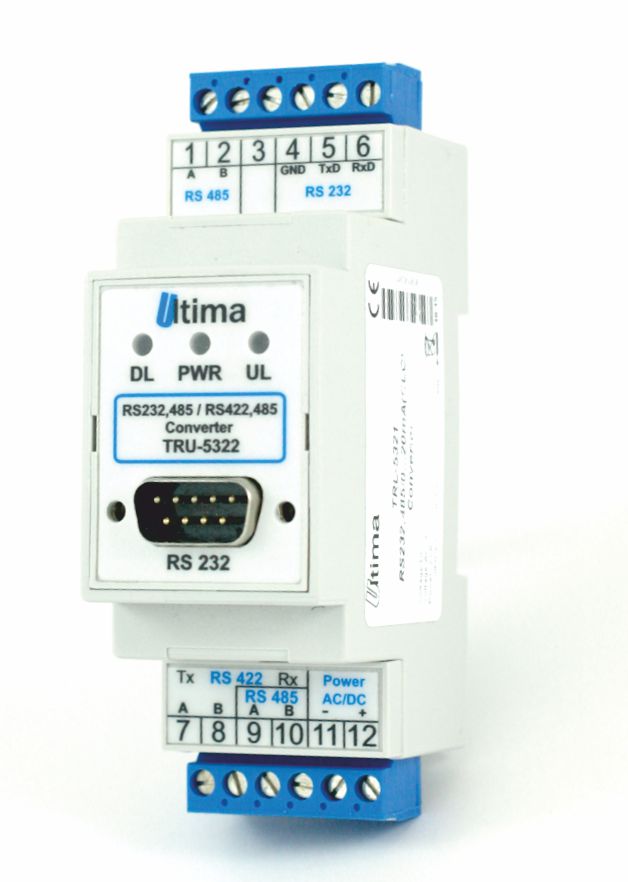

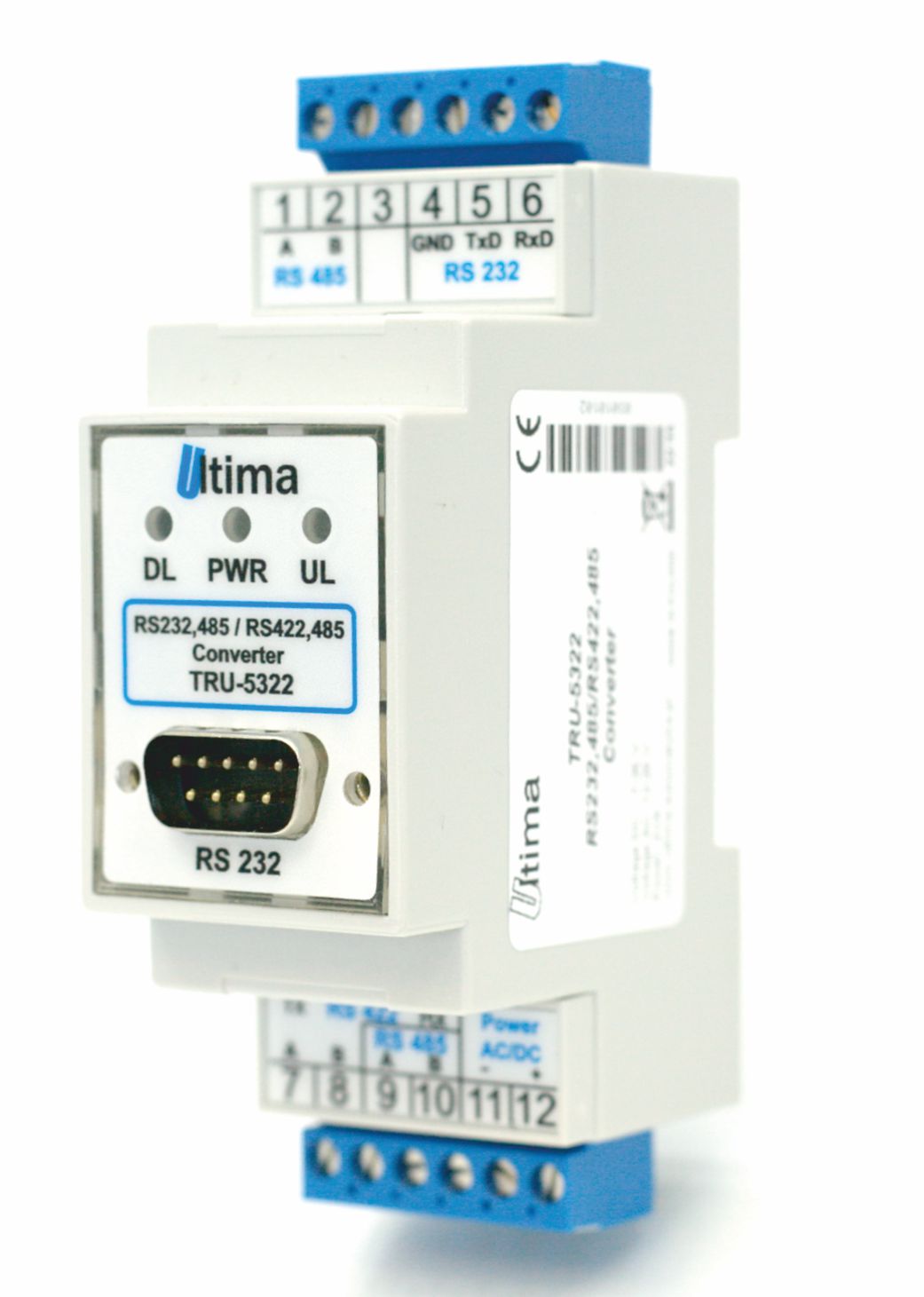

  Konwerter RS232, RS485 na RS485, RS422

Konwerter transmisji TRU-5322 służy do zamiany standardów RS232, RS485 na RS485, RS422. Zapewnia jednocześnie separację sygnałów pomiędzy wejściem a wyjściem. Zbudowany jest z wykorzystaniem programowalnej struktury logicznej PLD.

Dzięki zastosowaniu programowalnej struktury logicznej możliwe było uzyskanie praktycznie zerowego opóźnienia pomiędzy wysłanym ostatnim bitem a przełączeniem RSa 485 w tryb odbioru, nawet przy bardzo dużych prędkościach transmisji. Właściwość ta wyróżnia nasz konwerter od innych, opartych na procesorze. Może być ona kluczowa dla poprawnej pracy linii RS485, gdy odbiorniki bardzo szybko reagują na zapytanie od mastera, nie czekając standardowego okresu długości 3.5 bajta. Konwertery oparte na procesorze, zwykle wprowadzają inercję od 1 do kilku bajtów, co może prowadzić do utraty odpowiedzi od odbiorników i w konsekwencji do zrywania połączenia.

Konwerter pracuje w szerokim zakresie prędkości transmisji. Ma możliwość konfiguracji długości słowa, bitu parzystości i liczby bitów stop. Nie wymaga dodatkowych sygnałów sterujących kierunkiem transmisji. Jest konwerterem symetrycznym tzn. urządzenie master może być podłączone zarówno do portów RS232, RS485 - konektory 1-6, jak też do portów RS485, RS422 - konektory 7-10. Przeznaczony jest do montażu na szynę DIN.

Właściwości:
  • dostępne tryby pracy:
    - konwerter, separator RS232 / RS485,
    - konwerter, separator RS422 / RS485,
    - konwerter, separator RS232 / RS422,
    - konwerter, separator RS485 / RS422,
    - konwerter, separator RS485 / RS232,
    - konwerter, separator RS422 / RS232,
    - wzmacniacz (repeater), separator RS485 / RS485,
  • transmisja na odległość do 1200m,
  • w połączeniu kaskadowym N konwerterów długość linii wzrasta do Nx1200m,
  • szeroki zakres obsługiwanych prędkości: 50b/s, 75b/s, 150b/s, 300b/s, 600b/s, 1.2kb/s, 2.4kb/s, 4.8kb/s, 9.6kb/s, 19.2kb/s, 38.4kb/s, 57.6kb/s, 115.2kb/s, 187.5kb/s, 230.4kb/s, 375kb/s,
  • obsługuje prędkości transmisji SUCOM A: 187.5kb/s, 230.4kb/s, 375kb/s,
  • obciążalność portu RS485 lub RS422 do 256 urządzeń,
  • słowo 7 lub 8 bitowe, 1 lub 2 bity stopu, włączona / wyłączona kontrola parzystości,
  • izolacja galwaniczna pomiędzy wejściem i wyjściem 2.5kV,
  • dodatkowe zabezpieczenie portów RS485 i RS422 przed przepięciami,
  • możliwość elastycznego dołączania terminatorów linii do portów RS485 i RS422,
  • zasilany napięciem stałym w zakresie 5-33V lub przemiennym 5-24V,
  • pobór mocy < 700mW,
  • zabezpieczenie zasilania przed odwrotną polaryzacją oraz zbyt wysokim napięciem,
  • możliwość podłączenia transmisji RS232 za pomocą złącza DB9,
  • obudowa przystosowana do montażu na szynie DIN, wymiary 36x90x58 mm,
  • diodowe wskaźniki zasilania oraz przepływu danych,
    produkt polski.
