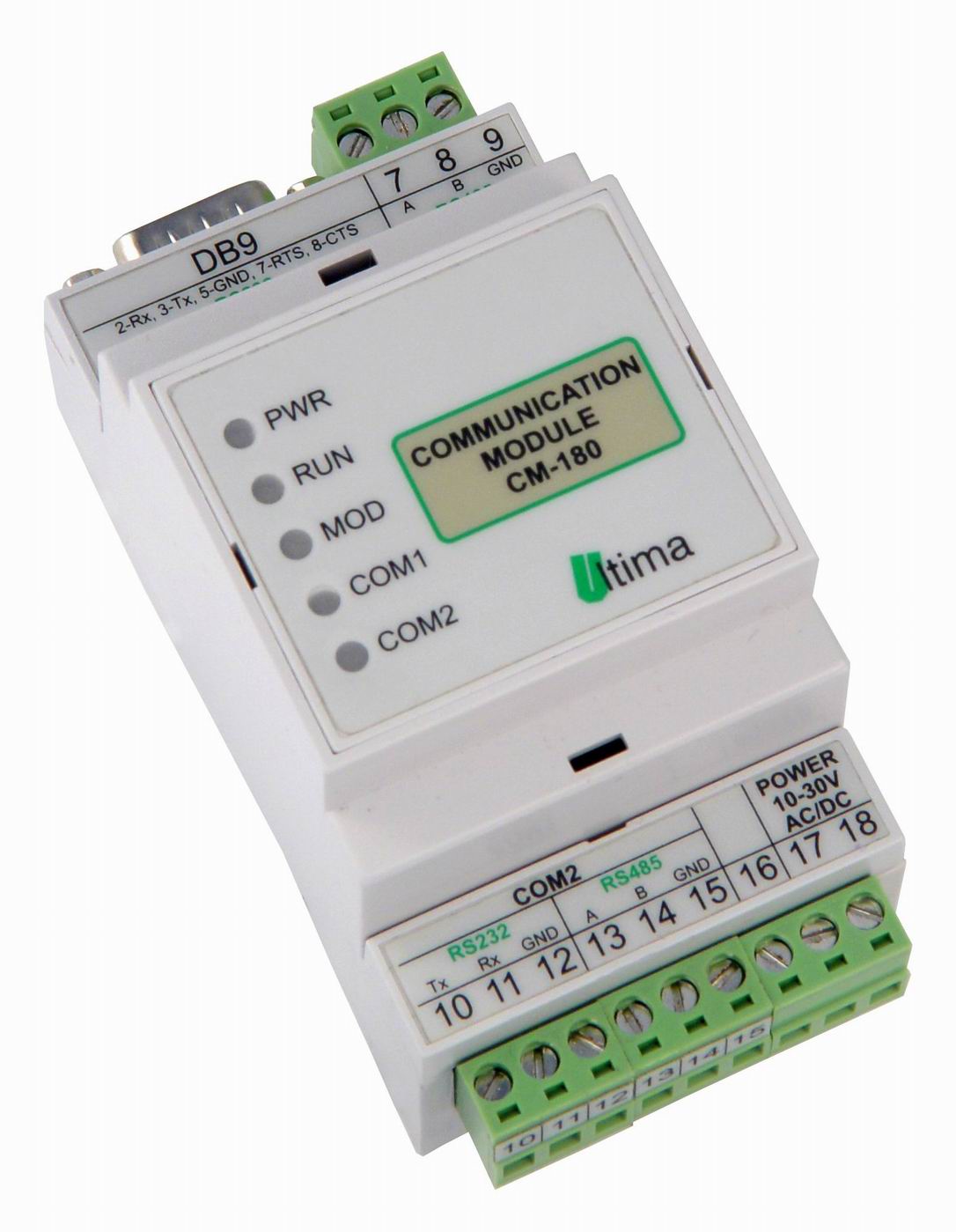

  Moduł SHINKO Master - ModBus RTU Slave

Moduł CM-180-13 przeznaczony jest do konwertowania protokołu komunikacyjnego ModBus RTU na protokół modułów serii PC-935, PC-955 firmy SHINKO. Od strony portu komunikacyjnego COM1 moduł posiada zaimplementowane urządzenie ModBus RTU slave, a od strony COM2 SHINKO master. Użytkownik ma dostęp do całej pamięci modułu SHINKO przy pomocy funkcji protokołu ModBus. Pojęcie rejestru ModBus jest uważane za tożsame z pojęciem jednostki danych (Data Item) modułu SHINKO oznacza to, że na jeden rejestr ModBus przypada jedna jednostka danych SHINKO.

Konwerter może współpracować z urządzeniem nadrzędnym za pomocą protokołu warstwy fizycznej RS232 lub RS485. Posiada też separację galwaniczną pomiędzy portem COM1 i COM2 oraz dodatkowe zabezpieczenie portu RS485 przed przepięciami.



Właściwości:
  • możliwość komunikacji modułami PC-955 firmy SHINKO za pomocą protokołu ModBus RTU,
  • możliwość konfiguracji prędkości transmisji, kontroli parzystości i bitów stop,
  • tryby pracy modułu: konwerter, separator,
  • łatwa zmiana oprogramowania,
  • 2 porty komunikacyjne COM1 - RS232 / RS485 i COM2 - RS232 / RS485,
  • separacja galwaniczna 2.5kV pomiędzy portami COM1 i COM2,
  • zabezpieczenie portów RS485 przed przepięciami,
  • szeroki zakres napięcia zasilającego od +10V do +30V DC,
  • zabezpieczenie zasilania przed odwrotną polaryzacją oraz zbyt wysokim napięciem,
  • pięć diod sygnalizujących stan modułu,
  • montaż na szynę DIN,
    produkt polski.
